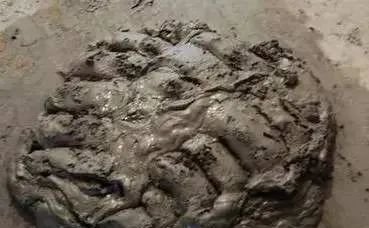

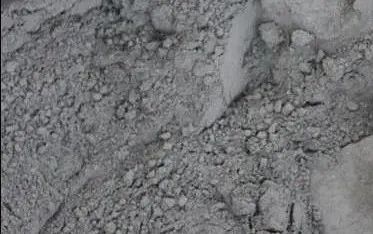

受潮结硬的水泥会降低甚至丧失原有强度，所以规范规定，出厂超过3个月的水泥做复查试验，按试验结果使用。对已受潮成团或结硬的水泥，须过筛后使用，筛出的团块搓细或碾细后一般用于次要工程的砌筑砂浆或抹灰砂浆。对一触或一捏即粉的水泥团块，可适当降低强度等级使用。

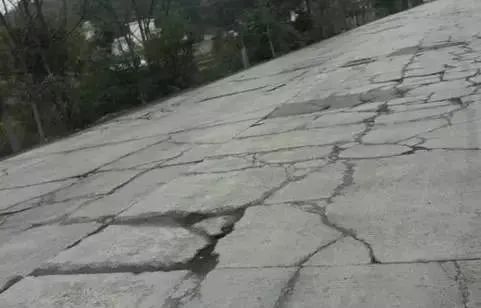

　混凝土或抹灰如操作后便遭暴晒，随着水分的迅速蒸发，其强度会有所降低，甚至丧失。因此，施工前必须严格清扫并充分湿润基层；施工后应严加覆盖，并按规范规定浇水养护。

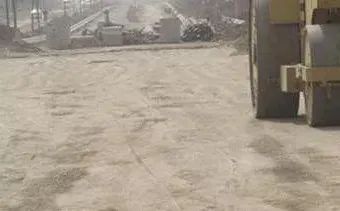

　混凝土或砂浆拌成后，如果受冻，其水泥不能进行水化，兼之水分结冰膨胀，则混凝土或砂浆就会遭到由表及里逐渐加深的破坏，因此应严格遵照冬期施工规程进行施工。

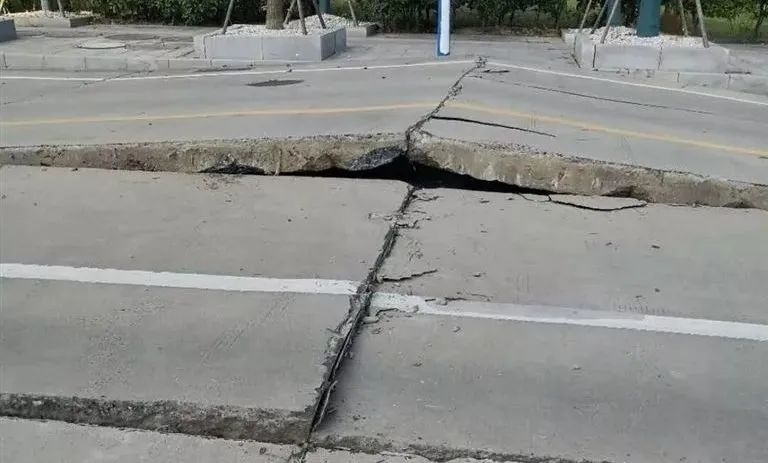

凝固后的砂浆层或混凝土构件，如经常处于高温酷热条件下，会有强度损失，这是由于高温条件下，水泥石中的氢氧化钙会分解；另外，某些骨料在高温条件下也会分解或体积膨胀。对于长期处于较高温度的场合，可以使用耐火砖对普通砂浆或混凝土进行隔离防护。遇到更高的温度，应采用特制的耐热混凝土浇筑，也可在水泥中掺入一定数量的磨细耐热材料。

　水泥能与坚硬、洁净的基层牢固地粘结或握裹在一起，但其粘结握裹强度与基层面部的光洁程度有关。在光滑的基层上施工，必须预先凿毛砸麻刷净，方能使水泥与基层牢固粘结。基层上的尘垢、油腻、酸碱等物质，都会起隔离作用，必须认真清除洗净，之后先刷一道素水泥浆，再抹砂浆或浇筑混凝土。水泥在凝固过程中要产生收缩，且在干湿、冷热变化过程中，它与松散、软弱基层的体积变化不适应，必然发生空鼓或出现裂缝，从而难以牢固粘结。因此，木材、炉渣垫层和灰土垫层等都不能与砂浆或混凝土牢固粘结。

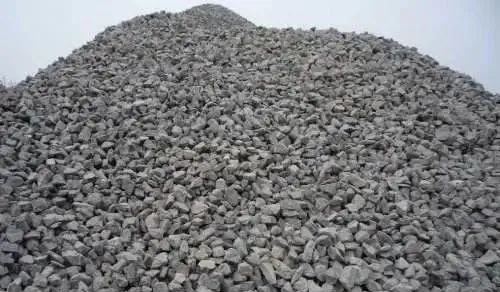

　作为混凝土或水泥砂浆骨料的砂石，如果有尘土、粘土或其他有机杂质，都会影响水泥与砂、石之间的粘结握裹强度，因而会降低抗压强度。所以，如果杂质含量超过标准规定，必须经过清洗后方可使用。

　由于水化所需要的水分仅为水泥重量的20%左右，多余的水分蒸发后便会在混凝土中留下很多孔隙，这些孔隙会使混凝土强度降低。因此在保障浇筑密实的前提下，应较大限度地减少拌合用水。许多人认为抹灰所用的水泥，其用量越多抹灰层就越坚固。其实，水泥用量越多，砂浆越稠，抹灰层体积的收缩量就越大，从而产生的裂缝就越多。一般情况下，抹灰时应先用1:(3～5)的粗砂浆抹找平层，再用1:（1.5～2.5）的水泥砂浆抹很薄的面层，切忌使用过多的水泥。

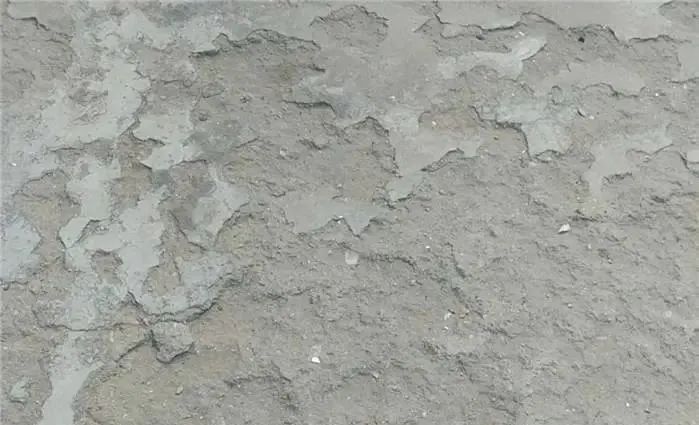

　酸性物质与水泥中的氢氧化钙会发生中和反应，生成物体积松散、膨胀，遇水后易水解粉化。致使混凝土或抹灰层逐渐腐蚀解体，所以水泥忌受酸腐蚀。在接触酸性物质的场合或容器中，应使用耐酸砂浆和耐酸混凝土。矿渣水泥、火山灰水泥和粉煤灰水泥均有较好的耐酸性能，应优先选用这三种水泥配制耐酸砂浆和混凝土。严格要求耐酸腐蚀的工程不允许使用普通水泥。
